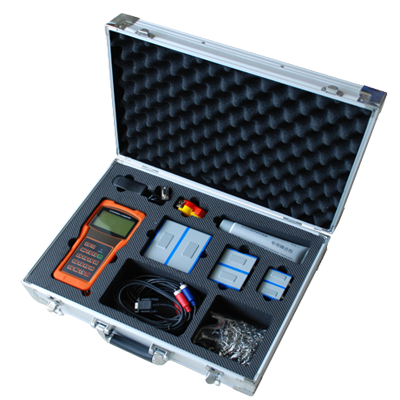

手持式超声波流量计是一个通用型、功能齐全、手持式时差法系统，并多种可选功能及附件以满足您各种液体流量测量要求。其小巧、轻便、可充电电池及通用型电源的设计更能使它成为能在各处测量的理想选择。配备耦合剂一支、内置数据记录器、一付5米的传感器电缆线、传感器固定夹具、携带式铝合金仪器箱或定制的高强度保护箱。

       手持式超声波流量计采用外夹式传感测量液体流量。安装过程极为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测：饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。

       手持式超声波流量计特点：

       1.高精度测量， 测量精度优于±1%,线性度0.5%,重复性精度0.2%

       2.体积小重量轻

       3.非接触式测量， 将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量

       4.测量范围大，选用不同型号的传感器 , 可实现口径DN15 ～ DN6000mm管道流量的测量

       5.充电电源，内置大容量镍氢充电电池 ,可支持流量计连续工作

       6.大屏幕液晶显示，可同时显示累积流量，瞬时流量，流速，工作状态等。

       7.内置数据记录器，内置数据记录器，可以存储测量数据。

       手持式超声波流量计技术参数：

       手持式超声波流量计应用场合：

       手持式超声波流量计已广泛用于化纤，食品，造纸，制糖，矿山，给排水，环保，水利水利工程，钢铁，石油，制药等工业领域。它对润滑油流量测量也有很好的效果。

       超声波流量计选型：

       1、 管径以及传感器的大小

       对应管径从DN15至DN6000mm的管道，再匹配不同传感器的型号来选择。

       2、被测量介质的温度

       传感器的探头分为标准型和高温型。

       标准型的耐温范围是-30-90℃，高温型的耐温范围是-30-160℃。通过已知介质的温度，来确定传感器探头的类型，然后再结合管径的尺寸大小，确定用大、中、小这三个型号中的哪一款。

       3、传感器探头的安装方式

       传感器探头的安装方式主要分为支架式和外夹式。

       4、供电电源的选择和输出信号方式

       供电电源可选用90-230V交流电压，信号输出为一路OTC脉冲信号输出，脉冲的范围是6-1000ms，默认是200ms。

       5、流速大小以及精度

       通常情况下，现场管道的流速应大于0.2m/s。

       一般来说，超声波流量计测量的精度在±1 %的范围内。

     手持式超声波流量计安装与调试：

     1、安装方法的选择

     ①V法安装

     DN15mm～200mm的管道优先选用V法，安装时两传感器水平对齐，其中心线与管道轴线平行即可，并注意发射方向一定相对（两个传感器方向朝里）。V法具有使用方便，测量准确的特点。对于口径小于DN50mm的管道安装精度较高，请注意信号强度、信号质量、传输时间比这几个参数。

       ②Z法安装

       DN200mm～6000mm的管道可选用Z法，在V法测不到信号或信号质量差时也可选用Z法。安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离，并且保证两个传感器在同一轴面上即可，并注意发射方向一定相对（两个传感器方向朝里）。由于Z法是超声波在介质传播中直接收发，信号没有反射，因而信号强度衰减小。所以，Z法信号强度较高，适用于口径较大、介质含杂质或气泡、管道有结垢等超声波信号衰减较大的场合。

       2、输入测量参数，获得安装距离

       在开始测量前需要对流量计进行初始设置，设置完成后可以获得传感器安装距离，这个距离是指两传感器的边缘距离，并按此数据安装传感器。

       3、处理安装点

       手持式超声波流量计传感器安装点有两个，分为上游传感器和下游传感器。在处理这两个安装点时，一个安装点的处理面积和传感器大小差不多即可，另一个安装点的处理面积应该是传感器面积大小的2倍左右（以安装点为中心），以便于调试信号。首先将管外欲安装传感器的区域清理干净，除掉锈迹和油漆。如有防锈层也应去掉，用打磨机打磨出金属光泽，再用干净抹布擦去油污和灰尘。

       4、传感器的固定

       在传感器的信号发生体上涂抹2～3mm厚的随机附带的耦合剂，然后把传感器紧贴在管壁上粘好，注意传感器的发射方向要正确，传感器和管壁之间不能有空气及沙砾。传感器定位后用布带或拉紧器紧固。

       5、传感器的调试

       在处理面积较大的安装点的中心位置涂抹4～5mm厚的随机附带的耦合剂（涂抹耦合剂是为了隔绝传感器表面和管道表面的空气，减小超声波在不同介质中传播时的损耗），然后把传感器紧贴在管壁上粘好，注意传感器的发射方向要正确，传感器和管壁之间不能有空气及沙砾。以中心点为基准首先在水平方向轻微移动传感器找到信号强度和Q值的大值，然后在垂直方向轻微移动传感器找到信号强度和Q值的大值。然后轻微调整传感器的发射角度找到信号强度和Q值的大值。这时就可以将传感器定位。

       ①管道表面处理的越干净可能会使信号强度和Q值越高。

       ②安装时把安装传感器的管道区域清理干净，使之露出金属的原有光泽。传感器与管道的接触部分四周要涂耦合剂，以防空气、沙尘或锈迹进入，影响超声波信号传输。
