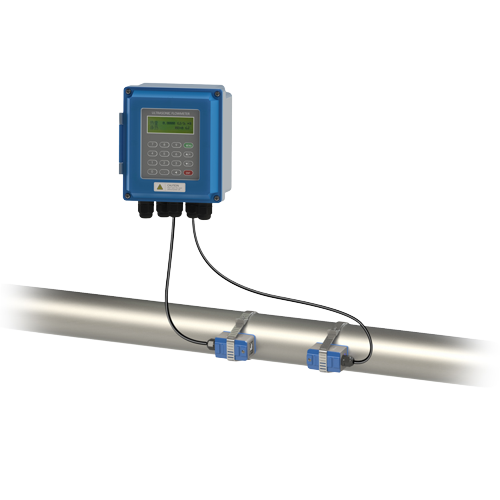

壁挂式超声波流量计以速度差法为原理，测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有：壁挂式、盘装式、一体式；传感器形式有：插入式、管段式、外夹式。

       壁挂式超声波流量计可以叫做外贴式超声波流量计、外夹式超声波流量计。利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。

       壁挂式超声波流量计特点：

       1、微功耗、数字化设计：整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。

       2、计量和管理功能：在软件设计上采用科学分析和计算技术，保证准确的计量功能。

       3、维护性能：采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。

       4、汉字化技术：仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。

       5、外夹式超声流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。

       壁挂式超声波流量计技术参数：

       壁挂式超声波流量计应用场合：

       壁挂式超声波流量计可以测量满管的液体流量计可测量的介质：饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他均质流体。

       超声波流量计选型：

       1、 管径以及传感器的大小：对应管径从DN15至DN6000mm的管道，再匹配不同传感器的型号来选择。

       2、被测量介质的温度：传感器的探头分为标准型和高温型。

       标准型的耐温范围是-30-90℃，高温型的耐温范围是-30-160℃。通过已知介质的温度，来确定传感器探头的类型，然后再结合管径的尺寸大小，确定用大、中、小这三个型号中的哪一款。

       3、传感器探头的安装方式

       传感器探头的安装方式主要分为支架式和外夹式。

       当需要进行单点长期测量，可选择支架式安装方式，适用于范围在DN50~4000mm之间的管径。

       当需要进行多管道多点测量的时候，可选择外夹式安装方式，适用于范围在DN15~DN50之间的管径。

       4、供电电源的选择和输出信号方式

       供电电源可选用90-230V交流电压，信号输出为一路OTC脉冲信号输出，脉冲的范围是6-1000ms，默认是200ms。

       5、流速大小以及精度

       通常情况下，现场管道的流速应大于0.2m/s。

       一般来说，超声波流量计测量的精度在±1 %的范围内。

       超声波流量计安装事项：

       1、 安装时要注意的步骤

       1) 观察安装现场管道是否满足直管段前 10D后 5D 以及离泵 30D 的距离要求 ( D 为管道内直径) 。

       2) 确认管道内流体介质以及是否满管；

       3) 确认管道材质以及壁厚；

       4) 前三步骤完成后可确认使用何种传感器安装；

       5) 传感器选择完毕后，开始向表体输入参数以确定安装距离；

       6) 测量出安装距离至关重要。

       2、安装方式

       在安装探头前，首先要确定测量位置和安装方式， 通常情况下采用V方式测量，当被测液体的浊度较高时，接受信号强度较弱时宜采用Z方式测量，使接收到的是较强的声波直接折射信号，有利于仪表的稳定性。

       1) Z 型安装方式

      “Z”型安装一般适用于输水管道粗或水介质不很洁净或管道内壁有水垢而使“V”式安装信号失真状况， 一般说来，300mm以上管径的输水管道选用“Z”式安装较适宜，“Z”式安装的可测管径范围通常在100 ～ 600mm．安装传感器( 探头) 时须注意上下游两传感器( 探头) 与输水管道轴线在同一平面内，且下游传感器( 探头) 在低位、上游传感器( 探头) 在高位。

       2) V 型安装方式

      “V”型安装是标准的安装方法，可测管径范围为25～400mm。安装传感器( 探头) 时须注意上下游两传感器( 探头) 水平对齐，使其中心连线与输水管道轴线水平一致。
