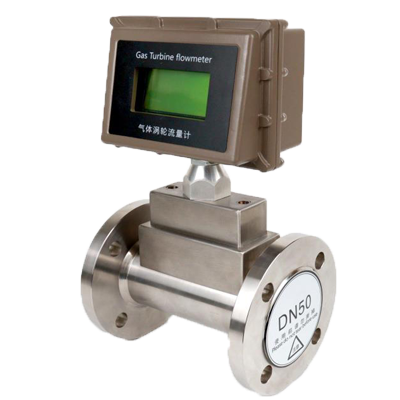

气体涡轮流量计是一种用于气体流量测量的精密计量仪器，它具有压力损失小，准确度高、始动流量低，抗振与抗脉动流性能好，量程比宽等特点。使得流量计成为一种常用的能准确计量气体累积量的商业贸易计量仪表。

       当气流进入流量计时，首先通过特殊结构的前导流体加速。在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡，转速恒定，涡轮转动角速度与流量成线性关系。利用电磁感应原理，通过旋转的涡轮驱动信号发生器顶端导磁体周期性地改变磁阻，使磁场也发生相应变化，从而在线圈两端感应出与流体体积流量成正比的脉冲信号。该信号经前置放大器放大，整形后与压力传感器、温度传感器检测到的压力、温度信号同时输入到流量积算仪进行计算处理，直接显示出标准的瞬时体积流量和体积总量。

       本系列流量计考虑到气体的可压缩性，体积量与介质的温度，压力密切相关，因而增加了温度、压力传感器，跟踪介质的温度和压力变化，将工况流量直接转换成标准状态下的流量，保证了计量的准确性。气体涡轮流量计可广泛用于石油、化工、电力、工业用锅炉等燃气计量和燃气调压站，输配气管网天然气、城市天然气计量等领域。

       气体涡轮流量计特点：

       01、整流技术能在安装条件不理想，前后直管段短、介质流速变化相对较大的情况下保持计量的可靠性。

       02、防尘结构能有效防止介质中的杂质进入轴承造成的快速磨损、卡死现象。

       03、智能一体化设计可动态检测介质的温度与压力，并进行自动补偿和压缩因子修正，直接显示气体的标准瞬时体积流量和标准体积总量。

       04、双电源微功耗技术，整机功耗低，既能凭内电池长期供电运行多年，又可接外电源供电运行。

       05、流量计带有脉冲信号输出，也可根据用户需要输出4～20mA标准模拟信号，IC卡定量脉冲信号等多种信号。

       06、采用RS485接口、MODBUS协议，可通过GPRS/CDMA、internet组成远程数据采集及监控系统，便于数据的集中采集和实时管理。

       07、智能流量积算仪可转动180°，方便在不同方向的数据读数。

       08、采用高精度进口的防尘不锈钢仪表专用轴承、准确度高、灵敏度好、使用寿命长、范围度宽。

       09、独特的密封腔压力平衡设计可有效的减少灰尘吸入轴承的间隙造成轴承的磨损和卡死。

       气体涡轮流量计技术参数：

       气体涡轮流量计应用领域：

       气体涡轮流量计适用于天然气、氮气、压缩空气等中低流速洁净气体；不适用液体或高温蒸汽及湿气。

       气体涡轮流量计选型:

       1、精度等级：一般来说，选用涡轮流量计主要是看中其精度高，但是流量计准确度愈高，对现场使用条件的变化就愈敏感，所以，对仪表精度的选择要慎重，应从经济角度考虑。对于大口径输气管线的贸易结算仪表，在仪表上多投入是合算的，而对于输送量不大的场合选用中等精度水平的即可。

       2、流量范围

       3、气体的密度：对气体涡轮流量计，流体物性的影响主要是气体密度，它对仪表系数的影响较大，且主要在低流量区域。若气体密度变化频繁，要对流量计的流量系数采取修正措施。

       4、压力损失：尽量选用压力损失小的涡轮流量计。因为流体通过涡轮流量计的压力损失愈小，则流体由输入到输出管道所消耗的能量就愈少，即所需的总动力将减少，由此可大大节约能源，降低输送成本，提高利用率。

       5、结构型式：

       (1)内部结构宜选用反推式涡轮流量计。因为反推式结构在一定流量范围内可使叶轮处于浮游状态，轴向不存在接触点，无端面摩擦和磨损，可延长轴承的使用寿命。

       (2)按管道连接方式选型，流量计有水平和垂直安装两种方式，水平安装与管道连接方式有法兰连接、螺纹连接和夹装连接。中等口径选用法兰连接;小口径和高压管道选用螺纹连接;夹装连接只适用于低压中小管径;垂直安装只有螺纹连接。

       (3)按环境条件选型，考虑温度、湿度的影响。天然气计量要选择本安型防爆涡轮流量计。

       6、轴承：涡轮流量计的轴承一般有碳化钨、聚四氟乙烯、碳石墨三类材质。天然气计量仪表轴承应选用碳化钨材料。

       气体涡轮流量计安装事项：

       为了确保气体涡轮流量计的测量精度，必须正确地选择安装位置和方法。

       1.对直管段的要求：流量计必须水平安装在管道上（管道倾斜度为5度内），安装时流量计轴线应与管道轴线同心，流向要一致。流量计上游应有不小于2D的等径直管段，如果安装场所允许建议上游直管段为20D、下游为5D。

       2.对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。

       3.对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门，同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的阀门必须全开，避免造成计量不准或不稳定。

       4.对外部环境的要求：流量计安装在室内，必须要求安装在室外时，一定要采取防晒、防雨措施，以免影响使用寿命。

       5.对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。

       6.安装场所：流量计应安装在便于维护，无强电磁干扰和热辐射的场所。

       7.安装焊接要求：用户另配一对标准法兰焊在前后管道上。绝不允许带流量计焊接。安装流量计前应严格清除管道中焊渣等脏物，用等径的管道（或旁通道）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫不能凹入管道内。

       8.流量计接地要求：流量计应可靠接地，不能与强电系统地线共用。

       9.对于防爆型产品的要求：为了流量计安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求。用户不得自行更改防爆系统的连接方式，不得随意打开流量计前盖、取压口等部件。
