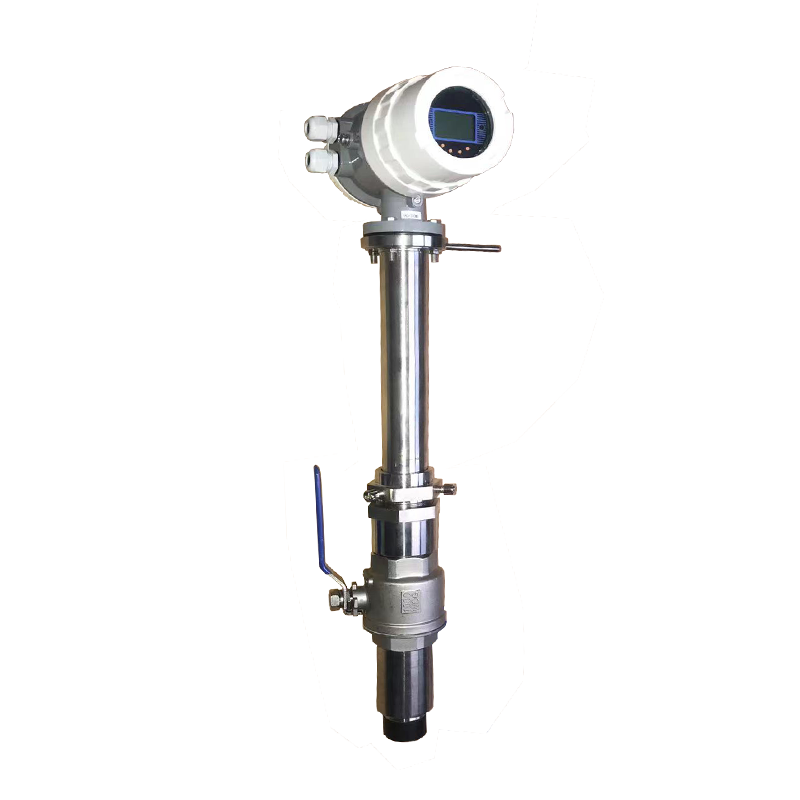

插入式电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬实现与流体和测量电极的电磁隔离。
在管网供水中，越来越多的流量计用于大口径水户计量、区域计量系统中，以减少漏失率。实现在管网中的漏耗监控，需要对用水量较低的夜间进行监测。
插入式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。插入式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
插入式电磁流量计特点：
1、插入式电磁流量计测量精度不受液体密度、粘度、温度、压力和电导率变化的影响。
2、高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且可以在老管道上现场开口安装。
3、结构简单，电磁流量计测量管可不用内衬，可靠性高。
4、通径范围宽，适用于DN100~DN3000mm之间的所有口径管道。
5、一体化接地电极，实现仪表良好接地。
6、插入式电磁流量计传感器采用先进加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。
插入式电磁流量计技术参数：
| 性能 | 技术参数 |
| 拆装方式 | 断流后拆装 不需断流，关闭球阀后即可拆装 |
| 精度 | ±1.5% ±1.5% |
| 公称通径 | DN300-DN3000mm |
| 量程比 | 1:20，可按客户要求订制 |
| 输出信号 | 4-20mA |
| 通讯接口 | 可选RS485 |
| 可选RS485 | 220VAC,允差15%或+24VDC，纹波≤5% |
| 防护等级 | IP65，可选IP68 |
| 整机功耗 | 6.5W |
| 测量体(传感器)材质 | 304不锈钢 |
| 测量元件(电极)材质 | 316L不锈钢 |
| 测量范围 | <130℃ |
插入式电磁流量计选型：
1、测量介质、温度，是否有腐蚀性；
2、流量范围和用户管道的内径；
3、压力等级；
4、是否现场显示；
5、工作电源；
6、信号输出、通讯；
7、是否要防爆；
8、安装方式；
9、精度等级。
插入式电磁流量计应用场景：
插入式电磁流量计用来测量导电的液体,特别适用于大口径的管道测量。 插入式电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制;适用于导电液体的总量计量。
插入式电磁流量计安装事项：
传感器安装上游直管段不低于5D(D:管径)，下游直管段不低于2D。
安装方式:
(一)垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
(二)倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
插入式电磁流量传感器插入点有两种方法:一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50球阀安装到安装底座上。注意球阀的长空腔向上，检查球阀是否能全开全关、将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上。松开定位螺母。将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向一致。
