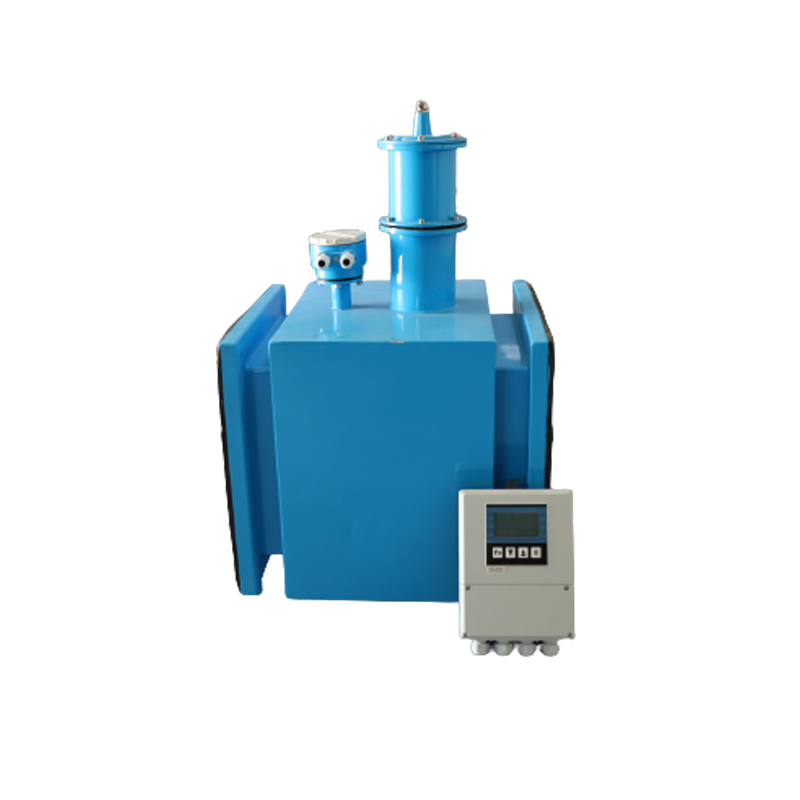

箱式电磁明渠流量计

箱式电磁明渠流量计工作原理是通过在过流断面上铺设全渠宽励磁系统产生垂直全渠宽磁场,测量水流动时切割磁场产生的电势差,即是过水断面所有质点的电位的集合。所以测量的流速是断面的流速平均值,即测量断面的平均流速。断面平均流速乘以断面的面积即可得到渠道的即时流量。断面的面积是水位的函数,可利用不同原理形式的液位计测量断面的水位。液位计一般由超声、压力、浮球等等 箱式电磁明渠流量计与目前其他流量仪表测量方法相比,该系统是直接得到面平均流速的,后者得到的是线平均流速或者点平均流速。综

产品详情


       箱式电磁明渠流量计工作原理是通过在过流断面上铺设全渠宽励磁系统产生垂直全渠宽磁场,测量水流动时切割磁场产生的电势差,即是过水断面所有质点的电位的集合。所以测量的流速是断面的流速平均值,即测量断面的平均流速。断面平均流速乘以断面的面积即可得到渠道的即时流量。断面的面积是水位的函数,可利用不同原理形式的液位计测量断面的水位。液位计一般由超声、压力、浮球等等

       箱式电磁明渠流量计与目前其他流量仪表测量方法相比,该系统是直接得到面平均流速的,后者得到的是线平均流速或者点平均流速。综合比较起来,该系统的测量精确度较高。

       箱式电磁明渠流量计以流速-水位运算法为基础,根据传感器实测的水位值、流速值和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数,计算出渠道的断面平均瞬时流量。适用于水库、河流、水利、供水、污水处理、农田灌溉等领域。


      箱式电磁明渠流量计特点:

  1、该系统可以测量水位、平均流速、瞬时流量和正反累积流量;

  2、合理的数学模型加上先进的工艺技术多对电极测量,可以精准测量不同形式的断面流速;

  3、测量范围宽(0.01-10m/s)、双向流量测量;

  4、测量不受水中漂浮物、气泡、泥沙含量、水位变化、温度等的影响;

  5、流速传感器安装方便、对水流不产生阻力。标准断面不需要改造即可直接安装,安装施工难度小、费用低;

  6、仪表显示功能:可同时显示水位、断面平均流速、断面瞬时流量、累计流量等;

  7、配套闸门使用可实现精准的测控一体化,可测量闸前及闸后水位、闸门开启度等;

  8、具有数据长期保存功能,可在长期断电的情况下保存设置参数和流量值;

  9、仪表具有标准的modbus(RTU)输出的485接口、双路模拟量输入接口配套使用;


      箱式电磁明渠流量计技术参数:

性能技术参数
测量精度流速±1.0%;液位±0.5%;流量±2.5%;
测量范围流速区间0.01-10m/s;
功耗配套系统小于10W;
电源DC12V/24V;AC220V;
防护等级传感器IP68;转换器:IP65;
数据存储采用EEPROM存储累计流量,累计有效运行时间,断电后数据可以长期保存
数据通讯

RS485:Modbus协议;

GPRS/4G:UDP协议、TCP协议;

NB-iot:UDP协议、TCP协议、CoAP协议;


       箱式电磁明渠流量计应用场合:

       明渠流量计测量系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。


       箱式电磁明渠流量计安装:

  1、安装位置要尽量选择在渠道或河道比较平直的地段,选择仪表规格接近渠道宽度。

  2、智能化明渠流量测量系统的所有连接线要尽量短,尽量避开动力线,做好连接线的防水、防潮、防断、屏蔽处理,保证接线的正确无误。

  3、配合闸控安装选择匹配口径的流量仪表。

     1、嵌入式安装

     2、扩口式安装

     3、圆形形式潜水安装
